욕실 환풍기 교체 전, 타공 크기와 덕트 규격은 어떻게 확인할까?
욕실 환풍기를 바꾸려고 한다면 새 제품부터 찾기보다 지금 달려 있는 환풍기의 모델명을 먼저 찾아보세요.
모델명이 남아 있다면 일이 훨씬 간단해집니다. 제조사 설명서나 제품 자료에서 타공 크기와 연결 덕트 규격을 찾아 새 제품과 비교하면 됩니다.
문제는 겉에서 보이는 흰색 커버 크기만 재고 비슷한 제품을 주문하는 경우입니다. 커버는 맞아 보이는데 본체가 천장 구멍에 들어가지 않거나, 기존 덕트와 연결되지 않을 수 있습니다.
모델명을 찾을 수 없다면 그때 타공 크기와 덕트 지름을 알아보면 됩니다.
환풍기 겉 크기만 재면 안 될까요?
욕실에서 보이는 부분은 대부분 그릴이나 커버입니다.
그런데 커버 크기와 천장에 뚫려 있는 구멍 크기는 같은 숫자가 아닐 수 있습니다.
커버는 천장 구멍을 가리기 위해 본체보다 넓게 만들어집니다. 그래서 기존 환풍기 커버가 대략 250mm라고 해서 새 제품도 외형이 비슷한 것만 고르면 되는 건 아닙니다.
실제로 교체할 때 더 중요한 건 천장 안으로 들어가는 본체입니다.
제조사 제품 자료를 보면 제품 치수와 타공치수를 따로 표시하는 이유도 이 때문입니다. 힘펠 제품 가운데서도 FZA-C110S는 타공치수가 235×235mm, HV3-80SF는 225×225mm로 다릅니다.
겉모습이 비슷해 보여도 설치할 때 필요한 구멍 크기는 달라질 수 있다는 뜻입니다.
쇼핑몰에서 제품을 볼 때는 커버의 가로·세로보다 타공치수부터 찾는 습관을 들이는 게 좋습니다.
기존 환풍기 모델명이 보인다면 그걸 먼저 적어두세요
환풍기를 뜯어내기 전에 커버나 본체 주변에 모델명이 적힌 스티커가 있는지 살펴보세요.
눈에 보인다면 휴대전화로 사진을 한 장 찍어두는 게 편합니다. 글자가 작더라도 확대해서 볼 수 있고, 제품을 비교할 때도 그대로 사용할 수 있습니다.
모델명으로 제조사 자료를 찾으면 타공 크기뿐 아니라 연결덕트 규격, 본체 크기, 전원 방식 같은 정보도 함께 나오는 경우가 많습니다.
이렇게 기존 제품의 규격을 알아낼 수 있다면 천장 속을 굳이 먼저 열어볼 이유가 없습니다.
특히 아파트 기본 설치 제품이라면 관리사무소에서 기존 환풍기 모델이나 설치 규격을 알고 있는 경우도 있습니다. 모델명이 지워졌다면 관리사무소에 물어보는 것도 한 방법입니다.
타공 크기라는 게 정확히 어디 크기인가요?
타공 크기는 환풍기 본체가 들어가도록 천장에 뚫어놓은 구멍의 크기를 말합니다.
욕실에서 보이는 커버 전체 크기가 아닙니다.
커버를 보면 천장을 꽤 넓게 덮고 있어도 실제 구멍은 그보다 작을 수 있습니다. 반대로 새 제품 본체가 기존보다 크다면 천장 구멍을 넓혀야 할 수도 있습니다.
이렇게 되면 단순히 기존 환풍기를 빼고 새것을 끼우는 작업으로 끝나지 않습니다. 천장 마감재를 잘라내거나 다시 손봐야 할 수도 있습니다.
그래서 교체 작업을 간단하게 끝내고 싶다면 기존 제품과 같거나 호환되는 타공 규격의 제품부터 찾는 것이 좋습니다.
물론 여러 크기에 맞도록 나온 제품도 있습니다. 예를 들어 힘펠 터보747은 제조사에서 정사각형 125~165mm 범위의 설치 타공에 대응한다고 안내합니다.
다만 이런 제품이 있다는 것과 아무 환풍기나 크기를 맞출 수 있다는 것은 다른 이야기입니다. 구입하려는 제품의 규격은 따로 봐야 합니다.
직접 타공 크기를 재야 한다면 어디까지 해도 될까요?
모델명을 검색해서 규격을 알 수 있다면 굳이 환풍기를 분해해서 재지 않는 게 편합니다.
그 방법이 안 될 때 실제 타공을 보게 됩니다.

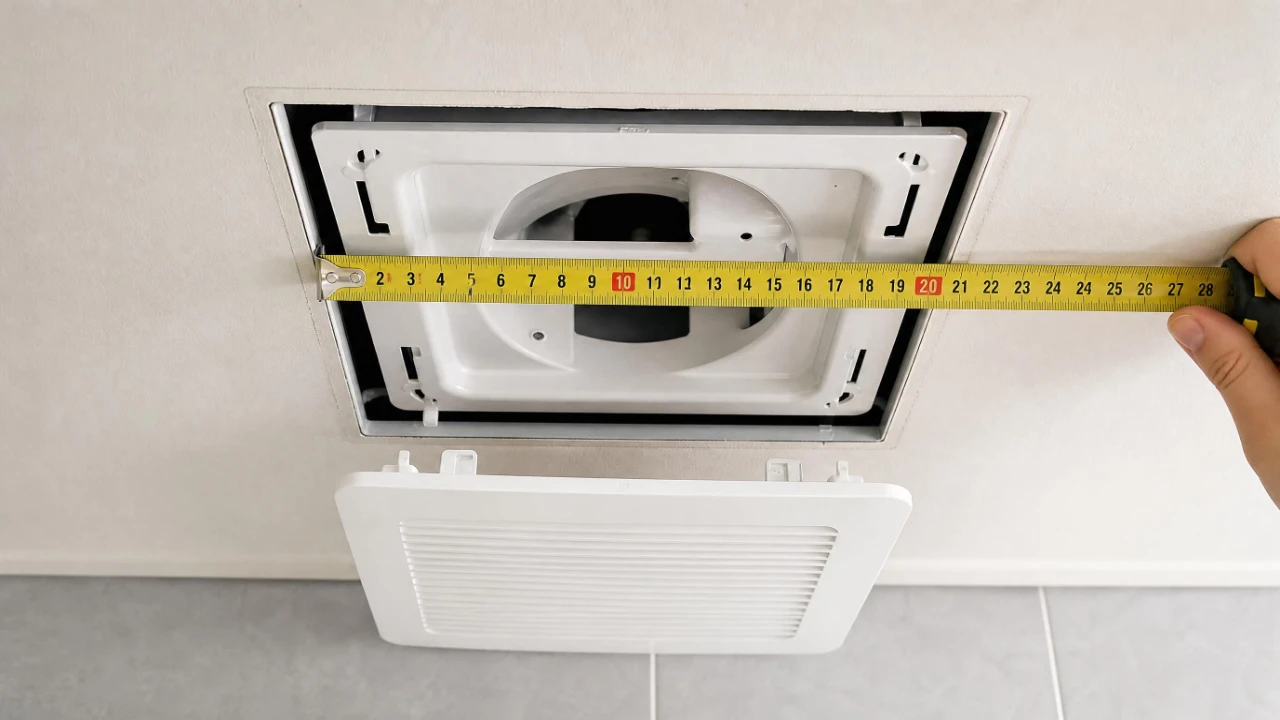

커버만 간단히 빠지는 구조라면 전원을 끈 뒤 제조사 설명서에서 사용자가 분리해도 된다고 안내하는 범위까지만 열어보세요. 커버를 벗겼을 때 천장 구멍의 가장자리가 바로 보인다면 가로와 세로를 잴 수 있습니다.
그런데 본체 전체를 아래로 잡아당겨야 구멍이 보이거나 천장 마감재까지 건드려야 한다면 이야기가 달라집니다.
거기서 더 분해하지 않는 게 좋습니다.
욕실에서는 높은 곳을 올려다보며 작업하게 되고 바닥도 미끄럽습니다. 환풍기 하나 재려고 불안정한 의자나 욕실용품 위에 올라가는 건 피하세요.
측정 때문에 천장 안쪽까지 강제로 열어야 한다면 설치업체에 규격 측정을 함께 요청하는 편이 낫습니다.

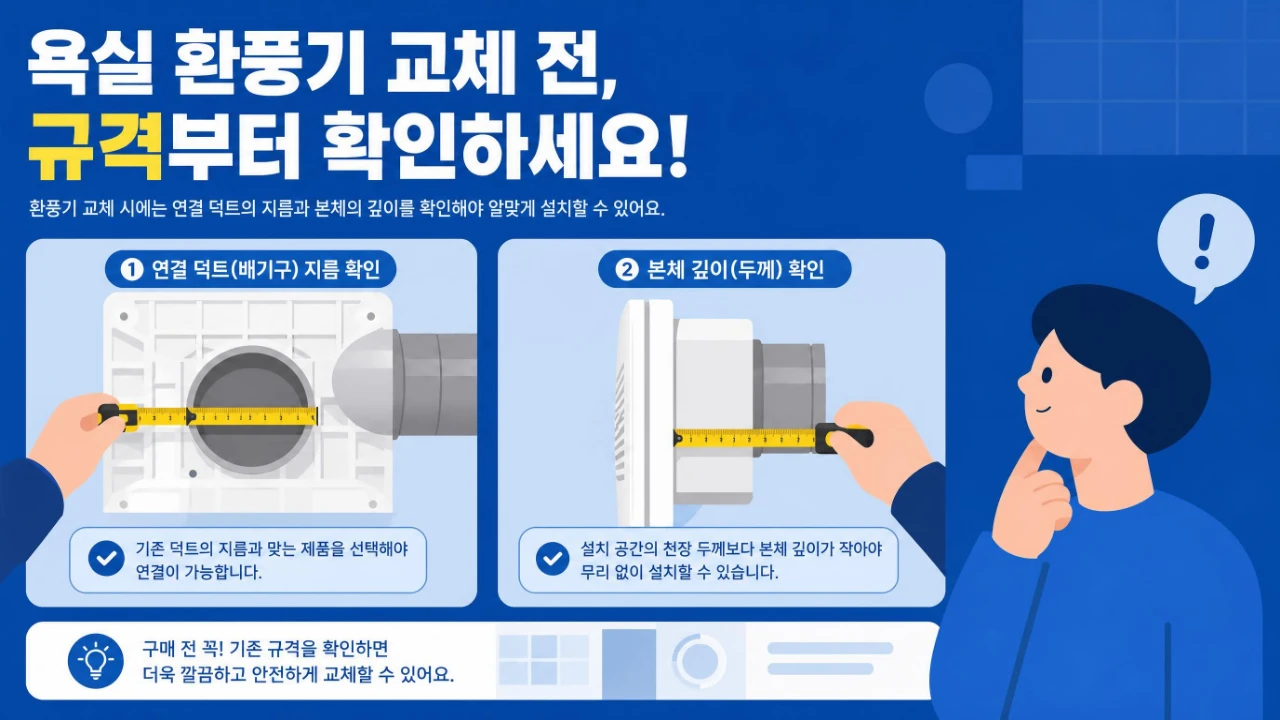

타공만 맞으면 되는 줄 알았는데 덕트도 봐야 하나요?
네. 타공이 맞아도 뒤쪽 덕트가 연결되지 않으면 그대로 교체하기 어렵습니다.
환풍기 뒤에는 욕실의 공기를 밖으로 내보내는 배기 덕트가 연결돼 있습니다.
제품 설명에서 연결덕트 Ø100처럼 적혀 있는 것을 볼 수 있는데, Ø100은 지름이 100mm라는 뜻입니다.
실제로 힘펠의 여러 욕실 환풍기 제품에서도 Ø100 덕트를 사용하는 사례를 볼 수 있습니다.
하지만 여기서 욕실 환풍기는 다 100mm겠구나라고 생각하면 안 됩니다. 설치된 제품과 건물 구조에 따라 달라질 수 있기 때문입니다.
기존 환풍기의 모델명을 찾았다면 타공 크기와 함께 연결덕트 규격도 같이 적어두세요.
새 제품도 같은 방식으로 규격표를 보고 비교하면 됩니다.
덕트 크기가 조금 다르면 변환 부속을 쓰면 되지 않을까요?
상황에 따라 변환용 부속을 쓸 수는 있습니다.
그래도 지름만 맞추면 끝나는 건 아닙니다.
덕트가 갑자기 좁아지거나 연결부가 심하게 꺾이면 공기 흐름에 영향을 줄 수 있습니다. 천장 안쪽 공간이 좁다면 변환 부속을 넣을 자리도 부족할 수 있습니다.
특히 지금 쓰는 환풍기의 흡입이 약해서 교체하려는 것이라면 팬의 성능만 볼 문제는 아닙니다.
덕트가 꺾여 있거나 배기 흐름에 문제가 있다면 새 환풍기를 달고도 기대했던 만큼 나아지지 않을 수 있습니다.
환풍기 소음까지 커졌거나 티슈를 대도 흡입이 거의 느껴지지 않는다면 욕실 환풍기 소음이 커지고 흡입이 약할 때, 어디부터 볼까?에서 원인을 먼저 나눠보는 게 좋습니다.
교체가 필요한 상황인지부터 보는 글이라 지금 단계와 자연스럽게 이어집니다.
천장 안쪽 깊이도 생각해야 하나요?
이 부분은 제품을 주문하고 나서야 알게 되는 경우가 꽤 있습니다.
타공의 가로·세로가 맞더라도 새 제품 본체가 훨씬 깊다면 천장 안쪽 구조물과 부딪힐 수 있습니다.
덕트가 어느 방향으로 연결되는지도 같이 봐야 합니다. 본체의 뒤쪽으로 바로 빠지는 제품과 옆으로 덕트가 나가는 제품은 설치할 때 필요한 공간이 다릅니다.
일반 환풍기를 비슷한 일반 환풍기로 바꾸는 경우보다 온풍이나 건조 기능이 들어간 복합환풍기로 바꿀 때 차이가 더 커질 수 있습니다.
복합환풍기는 본체 크기가 커서 기존 천장 타공을 그대로 쓰기 어려운 제품도 있습니다.
그래서 제품 상세페이지를 볼 때 가로 × 세로만 훑지 말고 본체 깊이와 배기구 위치까지 한 번 더 보세요.
역류방지댐퍼가 있는 제품을 고르면 더 좋을까요?
욕실로 다른 집 냄새가 들어오거나 역풍이 있었던 집이라면 댐퍼도 신경 쓰이기 마련입니다.
환풍기 제품에 따라 마그네틱댐퍼가 들어가기도 하고, 전동 방식의 댐퍼를 쓰기도 합니다. 별도의 역류방지 장치를 설치하는 구조도 있습니다.
그렇다고 댐퍼가 붙어 있는 제품을 고르면 모든 냄새 문제가 해결되는 건 아닙니다.
냄새가 어디에서 들어오는지, 공동배기 방식인지, 기존 덕트 구조가 어떤지에 따라 원인이 달라집니다.
환풍기를 바꾸려는 가장 큰 이유가 담배냄새나 다른 집 냄새라면 제품부터 사기 전에 화장실 환풍구로 담배냄새가 들어올 때, 역류방지댐퍼부터 봐야 할까?를 먼저 읽어보세요.
환풍기 자체를 바꿔야 하는 상황인지, 기존 댐퍼나 공동배기 쪽을 봐야 하는지 구분하는 데 도움이 됩니다.
풍량이 높은 환풍기를 사면 더 잘 빨아들이지 않을까요?
숫자만 보면 그렇게 생각하기 쉽습니다.
하지만 풍량이 크다고 해서 현재 욕실에서 무조건 더 잘 작동하는 건 아닙니다.
덕트가 얼마나 길게 이어지는지, 중간에 굴곡이 많은지, 건물이 어떤 배기 방식을 쓰는지에 따라 실제 배기 성능이 달라집니다.
제품마다 작동 특성도 다릅니다.
지금 환풍기가 약한 이유가 커버에 쌓인 먼지나 덕트 문제라면 풍량이 큰 새 제품으로 바꾼다고 원인이 사라지는 것도 아닙니다.
그래서 풍량이 가장 큰 제품보다 기존 설치 환경에 맞는 제품을 먼저 찾는 쪽이 낫습니다.
전원이나 스위치 방식까지 알아야 하나요?
가능하면 같이 봐두세요.
욕실 환풍기라고 해서 모두 똑같이 전원을 연결하는 것은 아닙니다.
별도 환풍기 스위치를 쓰는 제품도 있고 조명과 연동된 경우도 있습니다. 전동댐퍼나 온풍·건조 기능까지 들어가면 구조는 더 복잡해집니다.
기존 환풍기를 빼내야만 배선이 보이는 구조라면 규격을 알아보겠다고 전선을 임의로 분리할 필요는 없습니다.
새 제품을 설치하면서 배선 변경이 필요한 상황이라면 설치업체에 맡기는 게 좋습니다.
제품을 사기 전에 어떤 숫자를 적어두면 될까요?
많이 적을 필요는 없습니다. 아래 정도면 제품을 비교하기가 한결 쉬워집니다.
- 기존 환풍기의 제조사와 모델명
- 천장 타공 크기
- 연결 덕트의 지름
- 환풍기 본체의 깊이와 천장 안 여유 공간
- 배기구가 나가는 방향
- 전원과 스위치 방식
- 기존 댐퍼 유무와 역류 문제 여부
이 중에서도 모델명을 찾을 수 있다면 절반 이상은 제조사 자료에서 해결되는 경우가 많습니다.
그래서 처음부터 줄자를 들고 천장을 재기보다 기존 환풍기 모델명을 사진으로 남기는 것부터 시작해보세요.
자주 묻는 질문
기존 제품과 겉 크기가 같으면 바로 교체할 수 있나요?
겉 크기만으로는 알기 어렵습니다.
커버는 비슷해도 천장 타공 크기나 덕트 지름이 다를 수 있습니다. 본체 깊이와 배기구 방향도 함께 맞아야 단순 교체하기 쉽습니다.
같은 제조사의 비슷한 제품이라도 타공치수가 다른 경우가 있으니 모델별 규격표를 보세요.
욕실 환풍기 덕트는 대부분 100mm 아닌가요?
Ø100을 쓰는 욕실 환풍기가 많이 보이기는 합니다.
그렇다고 현재 집의 덕트도 100mm라고 미리 정하면 안 됩니다. 기존 모델의 공식 규격과 새로 살 제품의 규격을 각각 비교하는 게 정확합니다.
천장 구멍이 조금 작으면 잘라서 넓히면 되나요?
가능한 구조도 있겠지만 그 순간부터는 단순 환풍기 교체가 아닐 수 있습니다.
천장 마감재의 종류와 내부 구조에 따라 보강이나 마감 작업이 더 생길 수 있습니다.
처음부터 간단한 교체를 생각했다면 기존 타공과 맞는 제품부터 찾아보세요. 천장을 잘라내야 한다면 설치업체와 상의하는 편이 낫습니다.
환풍기 모델명은 어디에 적혀 있나요?
제품마다 위치가 다릅니다.
겉 커버에서 바로 보이기도 하고, 커버 안쪽이나 본체 라벨에 적혀 있기도 합니다.
보이지 않는다는 이유로 본체를 억지로 잡아당기지는 마세요. 기존 제품 사진으로 제조사 모델을 찾아보거나 관리사무소에 기본 설치 제품을 물어보는 방법도 있습니다.
역류방지댐퍼가 있는 제품으로 바꾸면 냄새가 없어지나요?
환풍 덕트를 통해 공기가 역류하는 상황이라면 도움이 될 수 있습니다.
하지만 냄새가 배수구에서 올라오거나 공용 배기 계통에 문제가 있다면 환풍기 교체만으로 해결되지 않을 수 있습니다.
먼저 냄새가 어디에서 들어오는지부터 나누는 게 좋습니다.
욕실 환풍기를 바꿀 때 의외로 자주 생기는 실수가 겉모양이 비슷한 제품을 먼저 주문하는 것입니다.
지금 달려 있는 환풍기에서 모델명이 보인다면 일단 사진을 찍어두세요. 제조사 자료에서 타공 크기와 덕트 지름까지 찾을 수 있다면 천장을 먼저 뜯어볼 필요가 없습니다.
모델명을 찾지 못했을 때 타공과 덕트를 재도 늦지 않습니다.
환풍기를 고르는 건 그 숫자들을 알아낸 다음입니다.
